انواع لرزه گیر لوله
لرزهگیر لوله یکی از اجزای مهم در سیستمهای لولهکشی تأسیسات، صنایع و ساختمانها است که وظیفه اصلی آن جذب ارتعاشات، کاهش صدا و جلوگیری از انتقال تنشهای مکانیکی به لولهها و تجهیزات متصل است. این ارتعاشات معمولاً از پمپها، فنها، کمپرسورها و جریان سیالات ایجاد میشوند و در صورت عدم کنترل، میتوانند باعث نشتی، شکست اتصالات و کاهش عمر سیستم شوند. به همین دلیل انتخاب نوع مناسب لرزهگیر لوله اهمیت زیادی دارد.
لرزهگیر لاستیکی (Rubber Expansion Joint)
لرزهگیر لاستیکی یکی از رایجترین انواع لرزهگیر لوله است. این نوع از ترکیبات لاستیکی تقویتشده با لایههای پارچهای یا فلزی ساخته میشود و قابلیت جذب ارتعاشات و ضربات را دارد. لرزهگیرهای لاستیکی در سیستمهای پمپ آب، تهویه مطبوع (HVAC)، موتورخانهها و تأسیسات ساختمانی بسیار استفاده میشوند.
ویژگیها:
نصب آسان
مناسب برای فشارهای متوسط
مقاومت در برابر آب و برخی سیالات
لرزهگیر فلزی (Metal Expansion Joint)
لرزهگیر فلزی از فولاد ضدزنگ یا آلیاژهای مقاوم ساخته میشود و معمولاً به شکل آکاردئونی طراحی شده است. این نوع لرزهگیر برای شرایط سخت صنعتی، دماهای بالا و فشارهای زیاد استفاده میشود.
ویژگیها:
تحمل دما و فشار بالا
مقاومت در برابر خوردگی (در مدلهای استنلس استیل)
مناسب برای بخار، گاز و سیالات داغ
عمر طولانی در شرایط سخت
. لرزهگیر پارچهای (Fabric Expansion Joint)
این نوع لرزهگیر از لایههای پارچههای صنعتی مقاوم در برابر حرارت و مواد شیمیایی ساخته میشود. معمولاً در سیستمهای دودکش، نیروگاهها و کانالهای انتقال گاز داغ استفاده میشود.
ویژگیها:
انعطافپذیری بالا
مناسب برای دمای بالا
سبک وزن
کاربرد در سیستمهای هوای گرم و دود

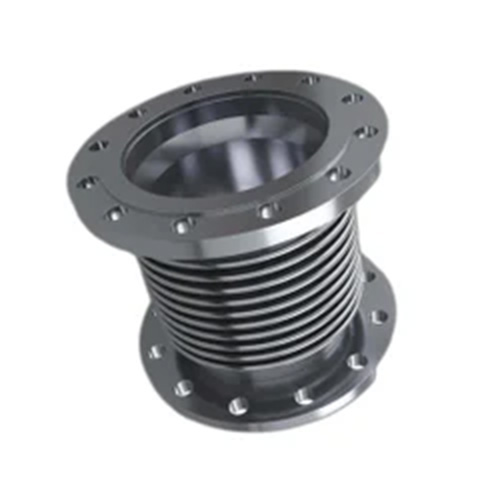

لرزهگیر آکاردئونی (Bellows Type)
این نوع در واقع زیرمجموعه لرزهگیرهای فلزی است و به شکل موجدار (آکاردئونی) طراحی میشود. ساختار آن باعث میشود بتواند حرکات محوری، جانبی و زاویهای لوله را جبران کند.
ویژگیها:
جذب انبساط حرارتی لوله
مناسب برای سیستمهای تحت فشار
استفاده در صنایع نفت، گاز و پتروشیمی
لرزهگیر لاستیکی مهاردار (Restrained Rubber Joint)
این نوع لرزهگیر دارای مهارهای فلزی داخلی یا خارجی است که از باز شدن بیش از حد اتصال جلوگیری میکند. در سیستمهایی که فشار بالا یا خطر جابجایی لوله وجود دارد استفاده میشود.
ویژگی ها :
ایمنی بالا در برابر فشار
جلوگیری از جدا شدن لولهها
مناسب برای پمپها و سیستمهای فشار قوی
لرزهگیر فنری (Spring Vibration Isolator)
این نوع بیشتر برای نصب تجهیزات روی پایه استفاده میشود و از فنرهای فولادی برای جذب ارتعاش بهره میبرد. معمولاً زیر پمپها، چیلرها و کمپرسورها نصب میشود.
ویژگیها:
جذب ارتعاش فرکانس پایین
مناسب برای تجهیزات سنگین
افزایش عمر سازه و تجهیزات
جمعبندی
انواع لرزهگیر لوله شامل لرزهگیرهای لاستیکی، فلزی، پارچهای، آکاردئونی، مهاردار و فنری است. هرکدام از این مدلها برای شرایط خاصی طراحی شدهاند و انتخاب صحیح آنها به عواملی مانند فشار کاری، دما، نوع سیال، میزان ارتعاش و محل نصب بستگی دارد. استفاده از لرزهگیر مناسب باعث افزایش عمر لولهها، کاهش صدا، جلوگیری از نشتی و بهبود عملکرد کلی سیستم میشود
